ГОСТ 1133-71

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета стандартов Совета Министров СССР от 4 июня 1971 г. № 1081 срок введения установлен

с 01.01.1973 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на кованую сталь круглого и квадратного сечения от 40 до 200 мм включительно.

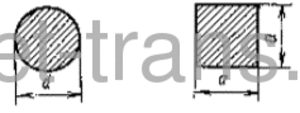

2. Размеры сечения стали и предельные отклонения по ним должны соответствовать указанным на чертеже и в таблице.

Примечание. Площадь поперечного сечения и масса 1 м прутка вычислены по номинальному размеру, при этом плотность стали принята равной 7,85 г/см3.

Примеры условных обозначений стали:

круглой марки У10 диаметром 40 мм:

квадратной марки У12 со стороной квадрата 60 мм:

3. Овальность (разность между наибольшим и наименьшим диаметрами в одном сечении) круглой стали и ромбичность (разность между диагоналями в одном сечении) квадратной стали не должны превышать 0,6 предельного отклонения по диаметру или стороне квадрата.

4. Диаметр и овальность круглой стали, стороны и диагонали квадратной стали измеряются на расстоянии не менее 100 мм от конца.

5. Прутки поставляются длиной не менее:

1,5 м - при диаметре круга или стороне квадрата до 50 мм;

1,0 м - при диаметре круга или стороне квадрата св. 50 до 75 мм;

0,75 м - при диаметре круга или стороне квадрата св. 75 мм.

Допускается поставка прутков длиной не менее 0,5 м в количестве не более 10% массы партии.

По соглашению сторон прутки могут поставляться длиной менее 0,5 м.

6. Предельные отклонения по длине прутков мерной длины и длины, кратной мерной, не должны превышать:

+70 мм - для прутков диаметром или со стороной квадрата от 40 до 80 мм;

+100 мм - для прутков диаметром или со стороной квадрата свыше 80 до 150 мм;

+150 мм - для прутков диаметром или со стороной квадрата свыше 150 мм.

7. Квадратная сталь поставляется с острыми кромками. Допускается поставка квадратной стали с притупленными кромками; притупление не должно превышать 0,15 стороны квадрата.

8. Кривизна прутка не должна превышать 0,5% длины.

9. Видимое скручивание квадратной стали вокруг продольной оси не допускается.

10. Марки стали и технические требования устанавливаются соответствующими стандартами.
